Тема курсовой работы: «Обоснование параметров погрузочно-транспортного комплекса» Вариант 9, МАЗ-516Б

“Уральский Государственный Горный Университет”

        Кафедра «Горных машин и комплексов»

Курсовая работа

По дисциплине: «Транспортные и погрузочно-разгрузочные средства»

На тему: «Обоснование параметров погрузочно-транспортного комплекса»

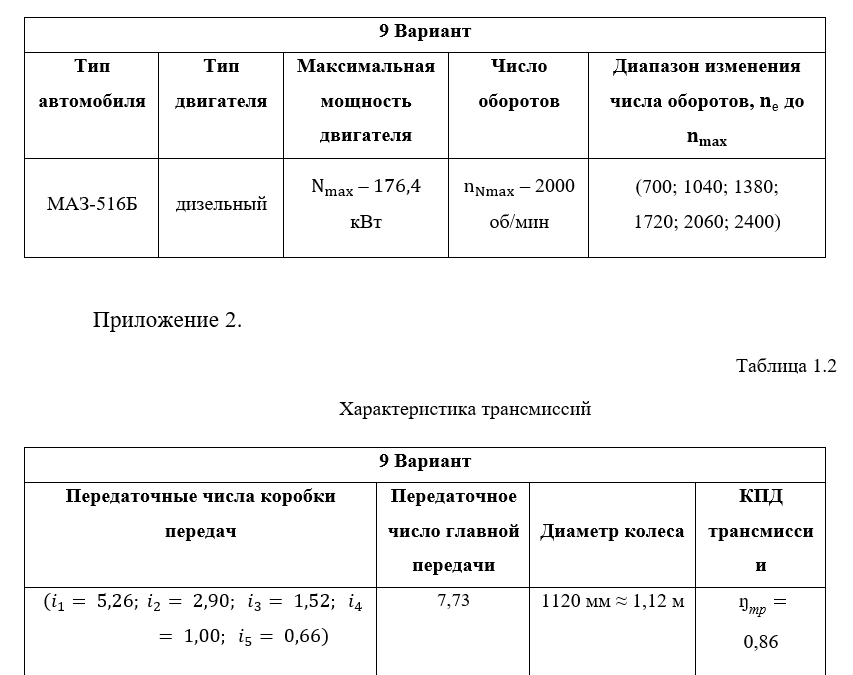

Вариант 9 МАЗ-516Б дизельный

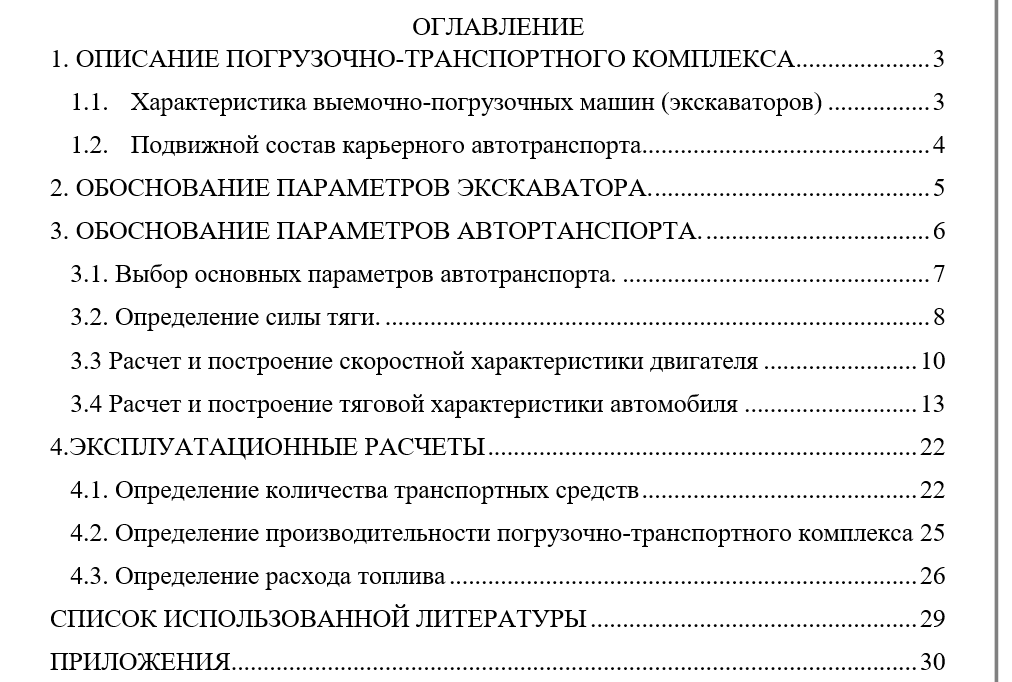

ОГЛАВЛЕНИЕ

1. ОПИСАНИЕ ПОГРУЗОЧНО-ТРАНСПОРТНОГО КОМПЛЕКСА 3

1.1. Характеристика выемочно-погрузочных машин (экскаваторов) 3

1.2. Подвижной состав карьерного автотранспорта 4

2.ОБОСНОВАНИЕ ПАРАМЕТРОВ АВТОТРАНСПОРТА 5

2.1. Определение силы тяги. 5

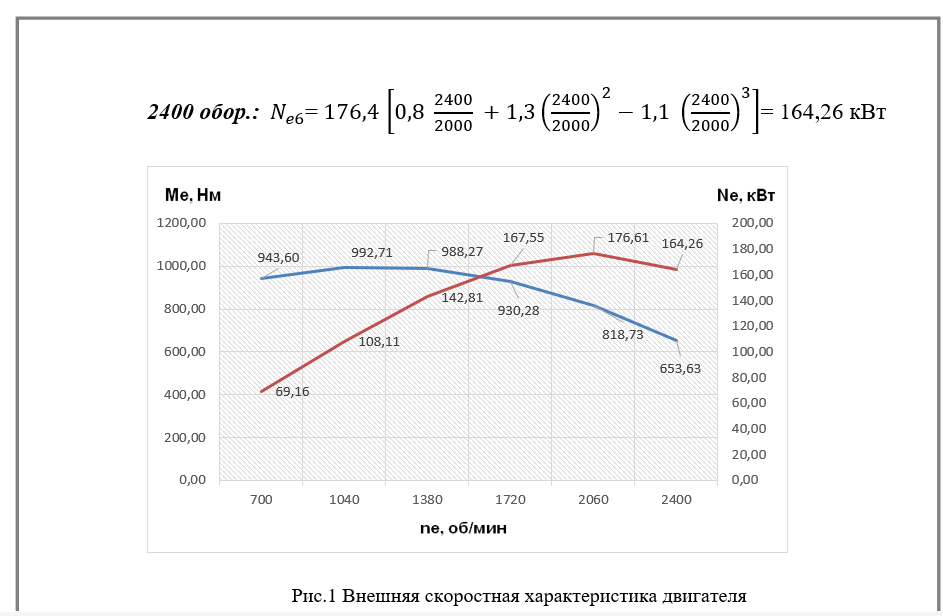

2.2. Расчет и построение скоростной характеристики двигателя 7

3.ЭКСПЛУАТАЦИОННЫЕ РАСЧЕТЫ 19

3.1. Определение количества транспортных средств 19

3.2. Определение производительности погрузочно-транспортного комплекса 22

3.3. Определение расхода топлива 23

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 25

ПРИЛОЖЕНИЯ 26

1. ОПИСАНИЕ ПОГРУЗОЧНО-ТРАНСПОРТНОГО КОМПЛЕКСА
Погрузочно-транспортный комплекс на открытых горных работах включает выемочно-погрузочную машину (экскаватор) и транспортные средства (самосвалы).
При выборе оборудования технологической цепи машин, образующих комплекс, определяющим фактором является производительность выемочно-погрузочной машины (экскаватора).
Производительность погрузочно-транспортного комплекса определяется производительностью экскаватора в конкретных горно-геологических условиях с учетом степени совмещения погрузочных и транспортных операций во времени
Производительность экскаватора зависит от:
- Конструктивных и линейных параметров, а также от динамических характеристик экскаватора;
- физико-механических свойств разрабатываемых пород и их состояния в момент экскавации;
- технологических условий применения экскаватора, структурного состава комплекса, организации погрузочно-транспортных операций.

1.1. Характеристика выемочно-погрузочных машин (экскаваторов)
Экскаваторы типа ЭКГ (экскаваторы карьерные на гусеничном ходу) предназначены для разработки полезных ископаемых и пород вскрыши и погрузки горной массы в транспортные средства.
Основными параметрами экскаваторов являются:
- вместимость основного и смешанных ковшей, м3;
- расчетное время цикла, с;
- максимальное усиление на подвеске ковша, кН;
- максимальный радиус копания, м;
- максимальный радиус разгрузки, м;
- максимальная высота копания, м;
