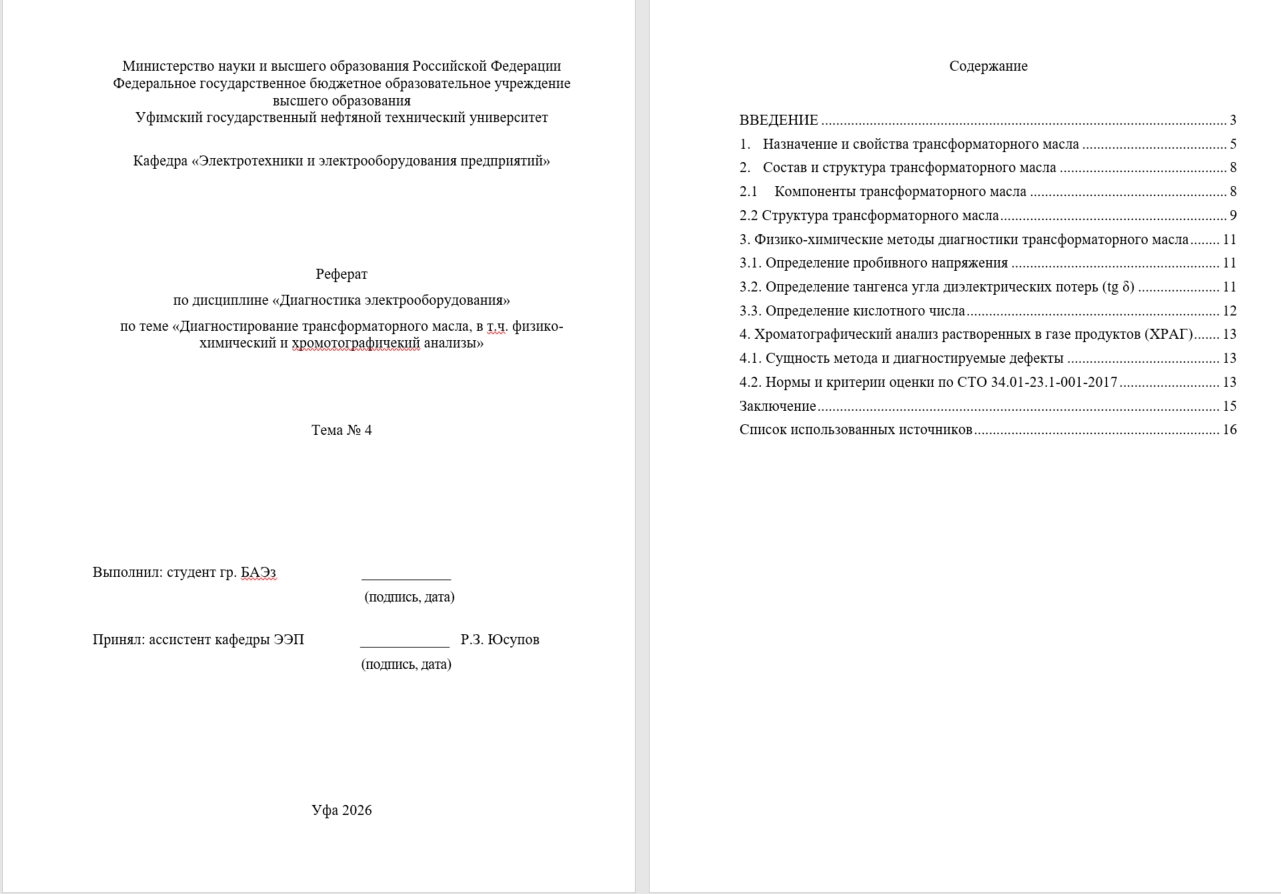

Тема реферата: Диагностирование трансформаторного масла, в т.ч. физико-химический и хромотографичекий анализы

ВВЕДЕНИЕ. 3

1.   Назначение
и свойства трансформаторного масла. 5

2.   Состав
и структура трансформаторного масла. 8

2.1    Компоненты
трансформаторного масла. 8

2.2 Структура
трансформаторного масла. 9

3. Физико-химические
методы диагностики трансформаторного масла. 11

3.1. Определение
пробивного напряжения. 11

3.2. Определение
тангенса угла диэлектрических потерь (tg δ) 11

3.3. Определение
кислотного числа. 12

4. Хроматографический
анализ растворенных в газе продуктов (ХРАГ) 13

4.1. Сущность метода и
диагностируемые дефекты.. 13

4.2. Нормы и критерии
оценки по СТО 34.01-23.1-001-2017. 13

Заключение. 15

Список использованных
источников. 16

2. Состав и структура трансформаторного масла
Трансформаторное масло представляет собой сложную многокомпонентную систему, состоящую из углеводородов различного строения и функциональных добавок, предназначенных для улучшения эксплуатационных характеристик и продления срока службы масла. Основной задачей трансформаторного масла является обеспечение надежных условий эксплуатации трансформаторов и другого электрооборудования, поддержание необходимой степени изоляции и охлаждения, а также предупреждение коррозии металлических элементов конструкции.
Ниже мы подробно рассмотрим составляющие компоненты трансформаторного масла и поясним их роль в общей структуре.
2.1 Компоненты трансформаторного масла
Трансформаторное масло включает в себя следующие ключевые группы веществ:
Базовая основа (база масла): основу составляют углеводороды, полученные путем переработки нефти. Их химический состав варьируется в зависимости от технологии обработки и вида нефти. Основными группами углеводородов являются:
3. Парафины: представляют собой насыщенные алканы, придающие маслу устойчивость к окислению и улучшающие его физические свойства.
4. Нафтены: алканоиды и циклические углеводороды, повышающие эластичность и теплостойкость масла.
5. Ароматические углеводороды: повышают антиискровые свойства масла, хотя избыток ароматики негативно сказывается на стабильности и диэлектрических характеристиках.
Природные и искусственные добавки (присадки): добавки вводят в масло для улучшения его функциональности и увеличения срока службы. Наиболее распространенными видами присадок являются:
1) Антиоксиданты: замедляют процессы окисления масла, связывая активные свободные радикалы, возникающие при работе трансформатора
